Bridas, tipos y normas.

Las bridas son elementos que sirven para ensamblar o unir las partes de una línea de tuberías (válvulas, tuberías, bombas o cualquier otro tipo de accesorio que sea parte de la línea).

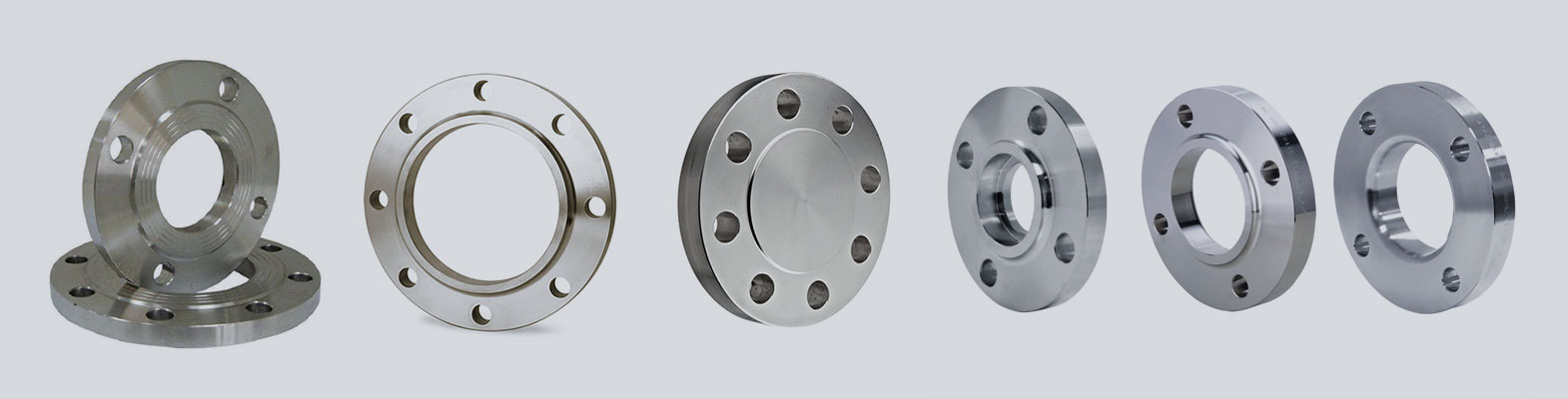

Estos elementos pueden venir como una pieza unida a un elemento, como por ejemplo una válvula, una bomba u otra pieza, o en forma separada. Hay gran variedad de diseños, materiales, dimensiones de bridas. A modo de ejemplo, podemos mencionar las siguientes:

• Welding neck (con cuello para soldar a tope).
• Slip–on (deslizable para soldar).
• Blind (ciega).

• Lap–joint (de traslape).
• Orifice (de orificio o restricción).
• Backing (de respaldo).

• Threaded (con hilo).
• Socket weld (para soldar embutido).
• De Reducción.

Respecto a las normas para bridas existen las publicadas por instituciones como:

• ASTM: este se basa en los materiales y la fabricación de las bridas.
• ASME/ANSI: se centra en medidas, presiones de trabajo y tolerancias.

• MSS: se centran únicamente en medidas.
• API: se buscan para aplicar en la industria del petróleo.

• AWWA: son para líneas de tuberías de agua potable.
• DIN: normas alemanas que se centran en las dimensiones, materiales y fabricación.

Las más populares en la región son las ASTM y ASME/ANSI y en menor grado las normas DIN.

Hay que aclarar que cuando se habla de presión nominal de diseño de una brida se usa la palabra CLASE. Según las normas ASME/ANSI las clases que existen son: 150, 300, 600, 900, 1500 y 2500 psi y según las normas DIN existen las: PN 6, PN 10, PN 16, PN 25, PN 40, PN 64, PN 100, PN 250, PN 400 bar.
